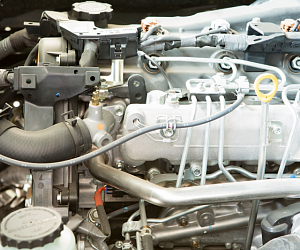

Дизельный двигатель является одним из самых популярных типов поршневых двигателей, используемых в современной автомобильной промышленности и за её пределами. Конструктивно дизельные двигатели очень схожи с бензиновыми аналогами, однако имеют ряд отличий, важных для их функционирования и эффективности. Одной из ключевых особенностей является метод воспламенения топлива: в отличие от бензиновых двигателей, где используются свечи зажигания для инициирования сгорания, дизельные полагаются на процесс самовоспламенения.

Кроме того, дизельные двигатели способны обеспечивать больший крутящий момент на низких оборотах, что делает их идеальными для тяжёлых условий эксплуатации, таких как перевозка тяжелых грузов или работа в сельском хозяйстве и строительстве. Несмотря на свои преимущества, дизели сталкиваются с недостатками в области контроля за выбросами загрязняющих веществ, особенно оксидов азота и твёрдых частиц, что требует использования сложных систем очистки выхлопных газов, таких как сажевые фильтры и системы рециркуляции выхлопных газов.

Содержание

• Конструктивные особенности
• Структура устройства
• Блок цилиндров
• Кривошипно-шатунный механизм
• Группа цилиндров и поршней
• Система смазки
• Система охлаждения
• Турбокомпрессор и интеркулер
• Электрические компоненты
• Механизм работы
• Категоризация дизельных моторов
• Достоинства и недостатки дизельных моторов

Конструктивные особенности

Дизельные двигатели оснащены усиленными клапанами, которые обеспечивают им возможность эффективно функционировать под высокими нагрузками на протяжении продолжительного времени. Вследствие этих особенностей конструкции, размеры и вес дизельных установок обычно значительно больше, чем у их бензиновых аналогов.

Основное отличие дизельных двигателей от бензиновых заключается в механизме подачи и воспламенения топливно-воздушной смеси, а также в характеристиках процесса горения. В дизельных двигателях в цилиндры сначала подается только воздух, который при сжатии разогревается до температуры около +700°C. Затем топливо впрыскивается непосредственно в камеру сгорания через высокоточные форсунки, где его температура обеспечивает быстрое самовоспламенение. Результатом сгорания является повышенное давление в цилиндрах, что объясняет характерные звуки работы дизельного двигателя.

Структура устройства

Дизельные двигатели относятся к категории поршневых моторов внутреннего сгорания и во многом похожи на бензиновые двигатели по своей основной структуре.

Блок цилиндров

Блок цилиндров является фундаментом для всех основных систем и компонентов двигателя. Различия между двигателями могут заключаться в количестве цилиндров, их расположении и системе охлаждения. Традиционно дизельные двигатели комплектуются четным числом цилиндров, которое в некоторых случаях достигает 16, но обычно количество цилиндров колеблется от 2 до 8. Головка блока цилиндров (ГБЦ) играет ключевую роль в создании закрытой камеры сгорания, что критически важно для эффективности процесса.

Кривошипно-шатунный механизм

Кривошипно-шатунный механизм выполняет критически важную функцию преобразования возвратно-поступательных движений поршня внутри цилиндра во вращательное движение коленчатого вала. Этот процесс является основой для работы большинства поршневых двигателей. Коленвал, находящийся в сердце механизма, соединен с блоком цилиндров таким образом, что обеспечивает его стабильное вращение.

На одном конце коленчатого вала установлен маховик, который играет ключевую роль в поддержании инерции движения и эффективной передаче крутящего момента к трансмиссионным системам автомобиля. На противоположном конце расположен шкив, к которому крепится приводная шестерня, взаимодействующая с топливной распределительной системой, что способствует синхронизации работы всех элементов двигателя.

Группа цилиндров и поршней

Этот комплексный компонент ответственен за генерацию энергии за счет эффективного сгорания топливно-воздушной смеси и последующей трансформации выделяемой энергии в механическую работу. Конструкция данного узла включает:

1. Цилиндры или защитные гильзы, предотвращающие прямой контакт поршня с материалом блока цилиндров и обеспечивающие их износостойкость.
2. Поршневые штифты, соединяющие поршни с шатунами и обеспечивающие передачу усилий.
3. Плунжеры или поршни, являющиеся главными рабочими элементами в процессе сжатия и расширения газов.
4. Шатуны, передающие движение от поршней к коленчатому валу.

Камера сгорания, образованная пространством между головкой блока цилиндров (ГБЦ) и поршнем, предназначена для сгорания топлива. Эффективность работы камеры сгорания напрямую влияет на мощность и экономичность двигателя. Ключевые требования к этой части двигателя включают высокую надежность, прочность и долговечность для минимизации износа и увеличения интервалов между техническим обслуживанием.

Система смазки

Предназначена для уменьшения трения между активными компонентами механизма и другими частями двигателя. Смазывание обеспечивается за счет применения разнообразных масел и, в определенных случаях, дизельного топлива для специфических деталей.

Структура системы включает в себя выделенный масляный насос, ряд емкостей для хранения масла и сеть соединительных труб.

Система охлаждения

Этот узел обеспечивает поддержание оптимальной температуры для корректной работы всех элементов механизма.

Принцип функционирования основан на принудительной циркуляции хладагента, такого как воздух, вода или антифриз, для отвода излишнего тепла от компонентов мотора.

Турбокомпрессор и интеркулер

Дополнительные компоненты, которые выполняют критически важные функции для улучшения общей мощности двигателя. Турбокомпрессор усиливает давление в камере сгорания, повышая тем самым производительность мотора.

Интеркулер применяется для улучшенного охлаждения воздушного потока, что необходимо для поддержания высокой производительности двигателя при интенсивных нагрузках.

Электрические компоненты

Современные системы управления и разнообразные электронные устройства значительно повышают эффективность работы двигателя.

Диагностические инструменты обеспечивают непрерывный контроль за состоянием двигателя, позволяя оперативно определять и устранять возможные проблемы.

Механизм работы

Функциональность дизельного двигателя зависит от его конструкции, позволяя ему оперировать в двух основных режимах: двухтактном и четырехтактном. Опишем процесс работы стандартного четырехтактного двигателя:

1. Впуск воздуха. Коленчатый вал начинает вращаться в диапазоне от 0 до 180°С. Этот этап характеризуется притоком воздуха в цилиндр.
2. Фаза сжатия. Вал продолжает свое движение от 180 до 360°С, что приводит поршень к верхней мертвой точке (ВМТ) и вызывает сильное сжатие воздуха в цилиндре — в 16–25 раз выше начального объема.
3. Рабочий ход и инициация воспламенения. В интервале от 350 до 540°С коленвал обеспечивает впрыск топлива в камеру сгорания через форсунки, где оно смешивается с нагретым воздухом и самовоспламеняется, начиная процесс до того, как поршень достигнет ВМТ.
4. Выпуск отработанных газов. Последний этап, во время которого коленчатый вал проходит от 540 до 720°С. Поршень поднимается кверху цилиндра, выталкивая отработанные газы из камеры сгорания. Завершение этапа ведет к началу нового цикла.

В двухтактном режиме процессы сжатия и выпуска отработанных газов проходят в ускоренном режиме: поршень выпускает газы через специальные отверстия во время своего движения, а после возвращения в начальное положение происходит очистка поршня от остатков сгорания, что подготавливает его к новому циклу.

Категоризация дизельных моторов

Классификация дизельных двигателей часто основывается на конструкции их камер сгорания, что определяет их рабочие характеристики и применение. Важнейшим критерием для различия типов силовых агрегатов является особенность устройства камеры сгорания. Существуют различные конструкции, каждая из которых имеет свои преимущества и недостатки:

1. Двигатель с раздельной камерой сгорания. Характеризуется наличием вихревого канала, интегрированного в головку блока цилиндров, который соединяется непосредственно с цилиндром. Такая конструкция способствует созданию повышенного давления воздуха в камере, что улучшает условия для самовоспламенения топлива. Вихревой канал обеспечивает более интенсивное перемешивание воздуха и топлива, что приводит к более полному и чистому сгоранию. Это повышает эффективность двигателя и снижает выбросы вредных веществ.
2. Двигатель с объединенной камерой сгорания. Эта конструкция считается более простой и надежной по сравнению с двигателями с раздельной камерой. Топливо впрыскивается напрямую в камеру сгорания, расположенную над поршнем, что упрощает конструкцию и повышает надежность двигателя. Такие двигатели часто используют технологию Common Rail, которая позволяет более точно контролировать давление и время впрыска топлива. Это способствует значительной экономии топлива и улучшению общей эффективности двигателя. Благодаря высокой точности управления процессом впрыска, двигатели с объединенной камерой сгорания могут обеспечить более стабильное и чистое сгорание, что приводит к снижению шума и вибраций, а также к уменьшению вредных выбросов в атмосферу.

Каждая из этих конструкций представляет собой уникальный подход к улучшению эффективности и экологичности дизельных двигателей, отражая инженерные решения, направленные на оптимизацию работы двигателя в различных условиях эксплуатации.

Достоинства и недостатки дизельных моторов

Преимущества дизельных двигателей включают в себя:

1. Высокий КПД. Эффективность дизельных моторов может достигать 40%, а при добавлении турбонаддува увеличиваться еще на 10–15%.
2. Мощность на низких оборотах. Дизельные двигатели обладают отличной мощностью даже при малых оборотах, что способствует быстрому разгону.
3. Экологичность. Высокое давление сгорания топлива уменьшает объем выхлопных газов.
4. Долговечность. Продолжительность эксплуатации дизельных двигателей значительно превышает таковую у бензиновых.

Среди минусов следует отметить более высокую первоначальную стоимость транспорта с дизельными двигателями, которая на 10–25% превышает стоимость бензиновых аналогов, а также увеличенные эксплуатационные затраты из-за требований к обслуживанию.

Эти фразы часто слышат автовладельцы и техники, занимающиеся ремонтом турбированных двигателей. Они сигнализируют о неизбежном выходе турбины из строя и необходимости её скорой замены. Износ компонентов турбины ведёт к ухудшению мощности и динамики автомобиля, а также к постоянной необходимости контролировать и пополнять уровень моторного масла каждые тысячу километров или даже чаще.

Турбокомпрессор — это высокочувствительный элемент, который может выходить из строя по множеству причин. Чтобы продлить его эксплуатацию, крайне важно соблюдать профилактические меры. В противном случае, стоимость ремонта турбины может оказаться сравнимой с ценой новой, что делает ремонт экономически невыгодным.

Содержание

• Зачем нужен турбокомпрессор в автомобиле
• Распространенные неисправности системы турбонаддува
• Физические повреждения компонентов турбины
• Проблемы из-за использования загрязненного масла
• Проблемы с низким уровнем масла в дизельном двигателе
• Перегрев турбокомпрессора
• Причины утечки масла из турбокомпрессора
• Уплотнительные элементы в турбокомпрессоре
• Утечка масла вследствие забитого воздушного фильтра
• Влияние засоренного катализатора на работу турбины
• Как действовать при утечке масла из турбины
• Меры по продлению эксплуатации турбокомпрессора

Зачем нужен турбокомпрессор в автомобиле

Турбокомпрессоры предназначены для насыщения камер сгорания двигателя дополнительным кислородом. Это необходимо, поскольку при обычной подаче топливно-воздушной смеси недостаточно воздуха для полноценного сгорания, что приводит к снижению общей производительности и эффективности двигателя.

Турбина работает, направляя часть выхлопных газов на «горячую» крыльчатку, которая вращаясь, увеличивает давление воздуха, направляемого в двигатель. Ось крыльчатки подвергается значительному тепловому воздействию и поддерживается в работоспособном состоянии с помощью подшипников. Для контроля температуры используется интеркулер, который охлаждает воздух до 50–60°С.

Кроме «горячей», в турбине присутствует и «холодная» крыльчатка, работающая с воздухом со стороны впускного коллектора, она также нагревается, но не так сильно, как «горячая». Турбина устанавливается для повышения мощности и эффективности двигателя, обеспечивая более высокую динамику и производительность. Однако турбокомпрессор подвергается интенсивной нагрузке и работает в жестких температурных условиях, что требует особого внимания и соблюдения рекомендаций по эксплуатации.

Распространенные неисправности системы турбонаддува

Турбированные двигатели хоть и улучшают производительность автомобиля, подвержены определенному износу и повреждениям в процессе использования. Ключевыми факторами, приводящими к сбоям в работе турбокомпрессоров, являются использование загрязненного масла, нехватка масла в системе, перегрев компонентов, а также физические повреждения, вызванные ударами или авариями. Отсутствие должного ухода и своевременного обслуживания ускоряет выход турбины из строя.

Физические повреждения компонентов турбины

Удары, полученные турбиной в результате автомобильных аварий, могут привести к невозможности ее ремонта, делая замену необходимостью. Важно провести тщательный осмотр внутренних каналов турбины на предмет мусора и грязи перед установкой нового агрегата, чтобы предотвратить повреждение механизмов. Например, посторонние предметы, такие как мелкий инструмент или металлические частицы, могут вызвать критическое повреждение лопастей крыльчатки. Любая попытка гибки лопастей при установке или чистке может привести к необратимым последствиям.

Проблемы из-за использования загрязненного масла

Опережающая замена масла и фильтров существенно важна для предотвращения преждевременного износа турбокомпрессора. Загрязненное масло, содержащее абразивные элементы и продукты окисления, ускоряет износ таких критичных компонентов, как подшипники и вал ротора, повышая риск перегрева. Нарушения в системе масляного фильтра, такие как неисправности обратного клапана или засорение фильтрующего элемента, могут усугубить ситуацию. Также важно исключить возможность попадания грязи в двигатель во время обслуживания, используя только высококачественные масла и фильтры, рекомендованные производителем, чтобы максимально продлить жизнь турбины.

Проблемы с низким уровнем масла в дизельном двигателе

Для стабильной работы дизельных двигателей критически важно поддержание адекватного уровня масла. Недостаток смазки может привести к серьезным проблемам, включая возможный износ коленчатого вала. Хотя дизельные двигатели могут временно функционировать при немного сниженном уровне масла, для турбокомпрессора такая ситуация категорически неприемлема. Масляное голодание у турбины вызывает перегрев и быстрый износ её компонентов.

Возможные причины недостаточного масла в турбине:

• низкое давление масла из-за износа деталей масляного насоса или общего износа двигателя;
• ошибочная установка турбины, приводящая к сухому запуску;
• запуск двигателя после длительного простоя;
• контаминация масла антифризом или топливом, снижающая его смазочные свойства;
• повреждение маслопровода и утечка масла;
• загрязнение системы масла герметиками;
• неисправность редукционного клапана, снижающая давление масла.

Для избежания масляного голодания турбины рекомендуется регулярно проверять уровень масла, следить за давлением в масляной системе и осматривать состояние всех соединительных элементов.

Перегрев турбокомпрессора

Высокие температуры в турбокомпрессоре могут привести к образованию сажи и закоксовыванию внутренних деталей, особенно если двигатель был выключен сразу после интенсивной работы. Для предотвращения перегрева:

1. Позвольте двигателю поработать на холостых оборотах перед выключением, чтобы турбина остыла.
2. Избегайте высоких нагрузок на двигатель непосредственно перед остановкой.

Дополнительные причины перегрева турбокомпрессора:

• засорение воздушного фильтра, ведущее к попаданию пыли и других частиц в систему;
• несвоевременная замена масла, увеличивающая трение и температуру деталей;
• непрофессиональная установка турбины;
• использование масла, не отвечающего требованиям производителя.

Перегрев может вызвать разрушение подшипников, уплотнений и других критически важных компонентов турбокомпрессора. Регулярное техобслуживание и соблюдение рекомендаций производителя помогут поддерживать турбокомпрессор в оптимальном состоянии.

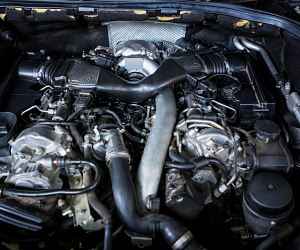

Причины утечки масла из турбокомпрессора

Утечка масла из турбокомпрессора является обыденной проблемой, которая может быть вызвана не только износом самой турбины.

Вот несколько основных причин утечек масла:

• превышение допустимого уровня масла в системе;
• нарушения в работе системы вентиляции картера;
• износ компонентов цилиндро-поршневой группы, что приводит к повышению давления внутри двигателя;
• заблокированный катализатор;
• засорение маслосборного канала турбины;
• использование избыточного количества герметика при монтаже сливного патрубка, сужающего проходное отверстие.

Большая часть этих проблем связана с неправильной работой системы удаления масла. В турбину масло подается под давлением, где оно встречается с воздухом и выхлопными газами, образуя масляную пену. Эта пена собирается в нижней части турбины и должна вытекать по маслосливной магистрали обратно в картер.

Если диаметр сливного канала недостаточен или объем масла превышает норму, масло скапливается в корпусе турбокомпрессора и начинает просачиваться через уплотнения. Важно проверить, чтобы в сливной системе не было ненужных изгибов, способных вызвать застой масла, а также удостовериться, что сливная линия находится выше уровня масла в картере. Кроме того, следует провести диагностику системы вентиляции двигателя и осмотреть поршневую группу на предмет возможных дефектов.

Уплотнительные элементы в турбокомпрессоре

Многие считают, что уплотнительные кольца турбокомпрессора предназначены исключительно для предотвращения утечки масла в корпус турбины. Однако их первостепенная функция — предохранять от проникновения высокодавленных газов в турбинную "улитку" и далее – в картер двигателя. Некоторые модели турбокомпрессоров выпускаются без уплотнительных колец на впускной стороне, но даже в таких случаях утечек масла обычно не происходит.

Утечка масла вследствие забитого воздушного фильтра

В процессе использования автомобиля воздушный фильтр двигателя со временем накапливает пыль и абразивные частицы. Это приводит к увеличению сопротивления потоку воздуха и формированию вакуума на входе в турбокомпрессор. При нормальных и высоких оборотах двигателя, несмотря на засорение, двигатель функционирует адекватно благодаря избытку давления за колесом компрессора, и масляные течи отсутствуют.

Однако на малых оборотах и в режиме холостого хода вакуум образуется на входе и выходе турбины, особенно при длительной работе двигателя под небольшой нагрузкой. В таких условиях масло начинает подтягиваться из нижней части корпуса турбины и проникать во впускной коллектор. Проблему можно решить, очистив или заменив фильтрующий элемент. Если замена невозможна, его можно временно очистить с помощью сжатого воздуха. Важно соблюдать регламент замены фильтра, указанный производителем, особенно при эксплуатации в пыльных условиях.

Влияние засоренного катализатора на работу турбины

Когда катализатор заполнен сажей и копотью, он оказывает сопротивление выпускным газам, увеличивая нагрузку на ротор турбокомпрессора. Использование автомобиля с таким засоренным каталитическим нейтрализатором приводит к ухудшению топливной экономичности, снижению динамичности и мощности двигателя, а также к быстрому износу подшипников ротора турбины. В конечном итоге это может потребовать ремонта или полной замены турбокомпрессора.

Как действовать при утечке масла из турбины

Утечка масла из турбокомпрессора может иметь множество причин, но если проблема кроется в самом устройстве, обычно требуется его замена:

1. Только опытные специалисты способны качественно отремонтировать турбокомпрессор, и подобных мастеров не так много.
2. Стоимость ремонта турбины может быть равна или даже превышать стоимость нового устройства.

При обнаружении утечки масла через турбокомпрессор рекомендуется незамедлительно обратиться за помощью к квалифицированным специалистам в автосервис.

Меры по продлению эксплуатации турбокомпрессора

Основная проблема, приводящая к утечке масла через турбину, — это повышенное давление в картере двигателя. Для предотвращения этого следует придерживаться определенных профилактических мероприятий. Вот что советуют эксперты по автомобильному ремонту:

1. Обеспечить своевременную замену моторного масла и масляного фильтра, так как загрязненная смазочная система может привести к раннему выходу турбины из строя.
2. Регулярно осматривать воздушный фильтр, даже если до официального срока его замены еще далеко, включая проверку самого фильтрующего элемента и корпуса фильтра, а также воздушного патрубка.
3. Периодически снимать и чистить патрубки, ведущие к турбокомпрессору.
4. Периодически снимать и чистить патрубки, ведущие к турбокомпрессору. Проверять на герметичность корпус воздушного фильтра, чтобы избежать попадания пыли на турбинное колесо.

Эксплуатируя турбированный автомобиль, не стоит экономить на качестве расходных материалов, необходимо использовать только высококачественное масло и оригинальные фильтры. Также важно помнить, что автомобили с турбодвигателем не предназначены для экстремальной эксплуатации, хотя и обладают высокой мощностью.

Несмотря на общую надежность, возникновение распространенных неисправностей зачастую обусловлено определенными трудностями при эксплуатации, с которыми хорошо знакомы профессионалы в области ремонта и технического обслуживания дизельных двигателей.

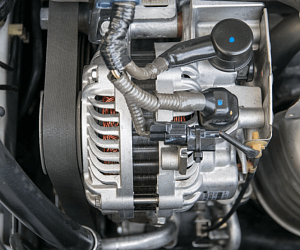

Преждевременный износ компонентов ТНВД

Основная сложность в функционировании топливных насосов высокого давления заключается в обеспечении должного уровня смазки всех их элементов. Для этого используется масло, поступающее из системы смазки двигателя. Однако потенциал для возникновения неисправностей зависит от нескольких критических факторов:

1. Качество используемого смазочного материала. Важно применять только те моторные масла, которые точно соответствуют требованиям и спецификациям изготовителя насоса. Использование смазочных материалов низкого качества может существенно ухудшить производительность насоса и привести к быстрому износу его компонентов.
2. Соблюдение графика замены масла и масляных фильтров. Постоянное обновление масла и фильтров является ключевым для поддержания нужного уровня смазки. Кроме того, критически важно регулярно проверять уровень масла в картере, чтобы избежать снижения давления масла ниже приемлемого уровня.
3. Риск масляного голодания. Эта проблема может возникнуть, если дизельное топливо попадает в картер через поврежденные уплотнения или плохо закрывающиеся форсунки, что ведет к повышению уровня масла, отмечаемого на измерительном щупе. Это сигнал о наличии серьезной проблемы, которая требует незамедлительного обращения к специалистам для диагностики и устранения неисправности.

Повреждение клапанов и плунжерных пар из-за проблем в системе подачи топлива

Значительный износ плунжерных пар в топливных насосах высокого давления (ТНВД) на двигателях Ярославского Моторного Завода (ЯМЗ) может быть вызван рядом причин. Основные факторы, способствующие ускоренному износу этих критически важных компонентов, включают:

1. Присутствие загрязнений в дизельном топливе. Фрагменты и частицы, содержащиеся в топливе, могут оседать на рабочих поверхностях деталей. Эти отложения, особенно смолистые, создают дополнительные препятствия для нормальной работы насоса, затрудняя движение плунжеров и увеличивая трение. Абразивные частицы, в свою очередь, способствуют более быстрому износу рабочих поверхностей.
2. Несоответствие качества топлива эксплуатационным нормам. Использование топлива, не соответствующего стандартам, может привести к чрезмерным нагрузкам на ТНВД. Загустевшее при низких температурах ДТ особенно трудно прокачивается, что увеличивает риск выхода из строя насоса. Важно учитывать, что дизель разделяется на летние, зимние и арктические сорта в зависимости от температурных характеристик их использования.

Эффективными мерами предотвращения данных проблем являются регулярная замена топливных фильтров, своевременный слив отстоя из топливного бака, а также профилактическая очистка всей топливной системы.

Неверная регулировка параметров топливной аппаратуры

Долговечность и надежность работы системы зависят от корректно настроенных параметров, таких как давление открывания форсунок и угол впрыска топлива. Эти параметры должны регулироваться специалистами, обладающими необходимым оборудованием и знаниями. Неправильная настройка может привести к недостаточной эффективности работы двигателя, повышенному расходу топлива и даже к серьезным поломкам.

Полностью исключить риск поломки ТНВД двигателей ЯМЗ невозможно, однако точное соблюдение всех рекомендаций, указанных в технической спецификации, позволит максимально отсрочить возникновение проблем и увеличить срок службы узлов. Тщательное внимание к эксплуатационным условиям и регулярное техническое обслуживание являются ключевыми факторами в поддержании работоспособности и надежности топливной системы.

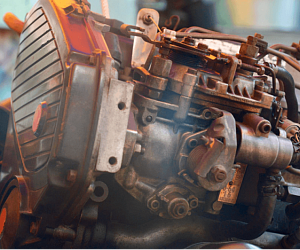

Среди них особое место занимают ремни, применяемые в различных системах двигателя. Примером могут служить ремни для разнообразных агрегатов, применяемых в автомобилях, эксплуатирующих двигатели ЯМЗ, где точность размеров и качество материалов играют важнейшую роль.

Размеры ремней для различных систем двигателя могут варьироваться в следующих пределах:

1. В системе генерации электроэнергии параметры ремня составляют 850х8,5х8 мм.
2. Для компрессоров используются ремни размером 937х14х10 мм.
3. В механизме гидроусилителя предпочтение отдается ремням 987х14х10 мм.
4. Агрегаты водяного насоса требуют использования ремней с габаритами 887х14х10 мм.

Помимо стандартных размеров, в некоторых моделях грузовой автотехники находят применение ремни ЯМЗ с параметрами 11х10х950 мм и 14х10х1037 мм, строго соответствующие требованиям производителей. Особое внимание уделяется подбору ремня помпы ЯМЗ 236, обеспечивающего эффективную работу системы охлаждения и предотвращающего риск проскальзывания.

Ремни ЯМЗ применяются в широком спектре автомобилей, включая известные марки МАЗ, ЛАЗ, КрАЗ, а также технику других отечественных и зарубежных производителей. Это подчеркивает их универсальность и востребованность на рынке запчастей.

Важной особенностью ремней ЯМЗ 238 является их совместимость с различными модификациями двигателей, при этом критическим моментом остается учет профиля изделия, который подробно описан в маркировке. Клиновые и поликлиновые ремни отличаются по своей структуре: первые укреплены армирующим слоем из ткани или корда и покрыты эластичной резиной, вторые же более чувствительны к точности установки, требуя внимательного отношения к расположению шкивов и колес.

Спецификации ремня ЯМЗ 236 с размерами 8,5x8x850 мм, предназначенные для использования в генераторе, подчеркивают важность строгого соответствия запчастей требованиям производителя. От правильного подбора ремней зависит не только эффективность работы двигателя, но и безопасность всего автомобиля в целом. Подробные характеристики и рекомендации по выбору конкретных моделей ремней обычно содержатся в технической документации и инструкциях по эксплуатации, что делает процесс подбора более наглядным и понятным для специалистов и владельцев техники.

Автоматизированная система натяжения ремней минимизирует необходимость в ручной регулировке, однако периодический визуальный осмотр в рамках технического обслуживания ТО-1 и ТО-2 остается критически важным. Необходимо систематически проверять ремни на предмет признаков износа, включая истирание боковых сторон, разделение слоев, наличие трещин или разрывов. Важно также внимательно следить за расположением контрольных меток на корпусе натяжителя, что может сигнализировать о потребности в корректировке или необходимости замены ремней.

Руководство по замене ремней

В случае обнаружения повреждений ремней в ходе их инспекции необходимо оперативно произвести их замену. Следуйте следующим рекомендациям:

1. При наличии двух приводных ремней одного агрегата и выходе из строя одного из них желательно провести замену обоих ремней. Это обеспечит равномерную работу и избежание дальнейших проблем в работе двигателя.
2. Проверка натяжителей ремней должна выполняться при остановленном двигателе. Для доступа к натяжителям может потребоваться снятие или ослабление ремней, что включает активацию механизма автоматического натяжения.

Советы по техническому обслуживанию:

1. Предотвращение загрязнений. Особое внимание следует уделять чистоте ремней. Избегайте контакта с маслом, топливом, охлаждающей жидкостью и краской, поскольку это может сократить срок их службы и снизить эффективность.
2. Контроль влажности. При мойке двигателя и случайном попадании воды на ремни допускается их кратковременное проскальзывание. Важно следить, чтобы продолжительность этого явления не превышала одной минуты, чтобы избежать повреждения ремней.

Процедуры снятия и установки

Снятие:

1. Отожмите натяжное устройство, используя специальный ключ, следуя инструкциям производителя.
2. Снимите все связанные ремни и натяжные устройства, начиная с привода вентилятора и заканчивая генератором и кондиционером.
3. Демонтируйте промежуточный ролик и соответствующий кронштейн.

Установка:

1. В процессе монтажа обратите внимание на герметичность соединений, используя для этого специализированный герметик.
2. Соблюдайте требуемые производителем моменты затяжки для всех болтов.
3. Верните все элементы в обратном порядке снятия, уделяя особое внимание точному соответствию всех компонентов и проверке натяжения ремней.

Соблюдение всех этих рекомендаций обеспечит надежную и долговечную эксплуатацию системы приводных ремней ваших двигателей ЯМЗ.

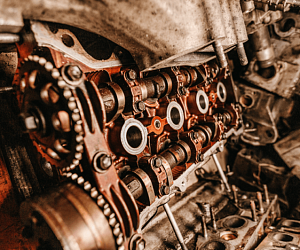

Монтаж и демонтаж ремней натяжения на двигателях ЯМЗ-5340

Как правильно снять ремни натяжения с приводов таких агрегатов, как генератор и вентилятор:

1. Компрессия пружины натяжителя. Начните процесс с компрессии пружины автоматического натяжения, чтобы уменьшить натяжение ремня. Это действие облегчит доступ и манипуляции с ремнем.
2. Фиксация механизма натяжения. Используйте стопорный элемент с диаметром 4 мм для закрепления натяжителя в необходимом положении. Это гарантирует, что натяжитель останется неподвижным и не вернется в исходное положение во время операции.
3. Снятие ремней. Аккуратно снимите ремни с приводных шкивов. Проверьте, что все натяжение с ремня снято, и он свободно лежит, готовый к дальнейшему извлечению.

Процедура установки ремней включает следующие шаги:

1. Настройка натяжителя. Сожмите пружину натяжного устройства, вращая его ролик до момента совпадения отверстий между подвижной и фиксированной частями.
2. Фиксация натяжителя. Вставьте стопорный штифт диаметром 4 мм и длиной 18 мм для временного удержания натяжителя в требуемом положении.
3. Расположение ремня. Разместите ремень по шкиву привода вентилятора, шкиву гасителя коленчатого вала и шкиву водяного насоса.
4. Освобождение натяжителя. Держа подвижный ролик ключом, осторожно выньте штифт, что позволит ремню занять нужное натяжное положение.
5. Проверка установки. Проверьте, чтобы позиция метки на вращающемся корпусе натяжителя совпадала с метками на статичной части, что свидетельствует о корректности монтажа ремня.

Повторите аналогичные шаги для установки ремня привода агрегатов, уделяя особое внимание правильному размещению ремня на шкивах привода вентилятора, компрессора кондиционера и генератора.

После установки всех ремней важно провести окончательную проверку положения и натяжения, чтобы убедиться в их правильной работе и надежности. Проверьте метки на корпусах натяжителей, чтобы удостовериться, что натяжение ремней соответствует требованиям производителя. В случае необходимости проведите корректировку.

Такой подход к снятию и установке ремней натяжения на ЯМЗ-5340 обеспечит бесперебойную работу двигателя и предотвратит возможные неисправности в будущем.

Основные последствия неправильной регулировки натяжения ремней

Недостаточное натяжение ремня водяного насоса может вызвать:

1. Увеличение температуры охлаждающей жидкости. Неправильное натяжение приводит к снижению эффективности работы водяного насоса, что может привести к перегреву двигателя.
2. Повреждение двигателя. Износ компонентов цилиндро-поршневой группы и проворот вкладышей коленчатого вала могут происходить из-за постоянной работы двигателя в условиях высокой температуры.

Чрезмерное натяжение ремня водяного насоса приводит:

1. К повышенному износу компонентов. Износ и разрушение подшипников водяного насоса, увеличение вибрации и контакт крыльчатки с корпусом, что влияет на производительность насоса и повышает температуру охлаждающей жидкости.
2. Перегреву двигателя. Продолжительное воздействие высоких температур на двигатель ускоряет износ его внутренних компонентов.

Недостаточное натяжение ремня генератора приводит:

1. К снижению эффективности электрических компонентов: Недостаточное натяжение может вызвать проскальзывание ремня, что приводит к уменьшению выработки электрической энергии и снижению производительности электрооборудования автомобиля.
2. Проблемам с запуском в холодное время. Недостаточный прогрев масла и сложности с запуском двигателя в холодную погоду.

Чрезмерное натяжение ремня генератора может привести:

1. К повреждению генератора. Износ подшипников, повышенный шум и стук, что может в конечном итоге привести к выходу генератора из строя.
2. Аварийной остановке. Поломка генератора может прервать функционирование критически важных систем транспортного средства.

Для предотвращения вышеуказанных проблем важно тщательно контролировать и регулировать натяжение ремней в соответствии с рекомендациями производителя, особенно в рамках регулярного технического обслуживания. Это поможет удлинить срок службы двигателя и обеспечить надежную эксплуатацию вашего автомобиля.

Замена прокладки

Обзор процедуры замены прокладки головки блока на примере моторов ЯМЗ-236 и ЯМЗ-238 подчеркивает, что снятие ГБЦ рекомендовано только при определенных условиях:

• необходимости ремонта цилиндропоршневой группы;
• замены прокладки головки блока;
• вмешательства в клапанный механизм или при замене самой ГБЦ.

Ключевым моментом здесь является обращение за квалифицированной помощью, избегая непрофессионального вмешательства.

Последовательность демонтажа ГБЦ включает следующие шаги:

1. Первоначально необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
2. Затем следует отключение всех соединений и трубопроводов от ГБЦ, что поможет предотвратить загрязнение внутренних каналов.
3. Процедура продолжается снятием защитной крышки головки блока.
4. Далее следует откручивание крепежных элементов, удерживающих форсунки, и само извлечение форсунок, чтобы избежать их повреждения.
5. Откручиваются гайки крепления осей коромысел, после чего оси вместе с коромыслами и толкателями извлекаются.

При снятии ГБЦ необходимо соблюдать последовательность, обратную процессу затягивания, и оценить состояние деталей.

Важно также проверить состояние гильз и защитить их от пыли и грязи после демонтажа.

При откручивании гаек ГБЦ следует использовать методику, разделенную на три этапа:

1. Первый этап подразумевает ослабление до уровня 147.118 Н·м.
2. Второй этап предусматривает дальнейшее ослабление до 49.39 Н·м.
3. На третьем этапе производится полное снятие гаек.

Монтаж ГБЦ выполняется в обратной последовательности, начиная с очистки привалочных поверхностей и проверки на отсутствие повреждений. При повторной установке прокладки необходимо удостовериться в совпадении ее положения с контурами гильз. Затяжка гаек ГБЦ производится с соблюдением определенного момента в 240–260 Н·м, при этом важно периодически перепроверять момент затяжки для предотвращения перетягивания и возможных повреждений.

FAQ

Установка прокладки головки блока на ЯМЗ-238

Установка прокладки ГБЦ на двигателе ЯМЗ-238 подразумевает ее монтаж только в определённой ориентации, благодаря уникальному дизайну, который не допускает неправильную установку.

Диагностика повреждений прокладки под выхлопным коллектором

Чтобы выявить дефекты прокладки, рекомендуется провести осмотр зоны под головкой блока. Наличие утечек масла, выход выхлопных газов, снижение эффективности обогрева, неровная работа двигателя, перегрев и заметный нагар на свечах указывают на ее повреждение. Отсутствие этих признаков говорит о её исправности.

Сигналы о неисправности прокладки ГБЦ на автомобилях МАЗ

Неожиданные поломки прокладки ГБЦ на МАЗ могут произойти в любой момент, иногда даже сразу после нагрузки авто. В таких ситуациях следует незамедлительно приступить к её проверке.

Первым шагом является демонтаж коллектора для осмотра на предмет следов охлаждающей жидкости, что является недвусмысленным подтверждением разрыва прокладки и необходимости ее замены.

Другие признаки включают:

1. Высвобождение газов под давлением с типичным звуком из-под ГБЦ.
2. Нестабильность работы мотора.
3. Появление выхлопных газов в системе охлаждения.
4. Обильный пар из выхлопной трубы.
5. Течи охлаждающей жидкости и масла.

Как выбрать прокладку ГБЦ для МАЗ

После обнаружения поломки прокладки ГБЦ на МАЗ следует её заменить. Важно отдавать предпочтение качественным изделиям, соответствующим спецификациям оригинала. Изучите предложения прокладок из металла и модели с добавлением фторкаучука, фторсиликона или специального герметика для усиления.

Важно! Оптимальным выбором будут прокладки, одобренные производителем вашего авто, что обеспечит идеальную совместимость и оптимальный результат ремонтных работ.

Основные причины неисправности головной прокладки блока цилиндров (ГБЦ) на автомобилях МАЗ

Преобладающим фактором, вызывающим повреждение головной прокладки блока цилиндров (ГБЦ), является прожиг её поверхностей. Это приводит к формированию изгибов, впадин, разломов и других повреждений, делающих прокладку неспособной к дальнейшей эксплуатации.

Другим значительным источником проблем является неадекватная затяжка крепежных элементов. Неправильное распределение усилия при закреплении может существенно сократить жизненный цикл прокладки, ведь чрезмерное или недостаточное напряжение может спровоцировать её дефекты. Строгое следование установленным стандартам затяжки является ключом к избежанию выхода болта из строя или повреждения самой прокладки.

Выбор компонентов высокого качества критически важен для предотвращения будущих неисправностей и продления эксплуатационного периода двигателя вашего транспортного средства.

Инструкция по замене головной прокладки ГБЦ для МАЗ

Замена прокладки становится неизбежной при её разрушении или деформации. В этом случае использование некачественных запчастей может стать причиной более серьезных сбоев, поэтому экономить на качестве компонентов не стоит. Замена должна производиться согласно официальным указаниям производителя:

1. Пометьте позицию для упрощения установки новой детали.
2. Ослабьте натяжение ролика.
3. Уберите защитный кожух ремня.
4. Удалите ролик и шестерню распределительного вала.

Продолжайте с выполнением следующих шагов:

1. Отвинтите все фиксирующие болты кожуха и снимите устаревшую прокладку вместе с воздушным фильтром.
2. Отключите все провода и трубки.
3. Демонтируйте блок подогрева и крышку.
4. Слейте охлаждающую жидкость, отвернув кран на радиаторе.

Заключительные этапы процесса замены:

1. Снимите коллектор и отсоедините необходимые соединения от ГБЦ.
2. Удалите возвратную пружину.
3. Отключите сенсоры.
4. Очистите верхнюю часть боковой стенки цилиндра.

Перед установкой рекомендуется обработать новую прокладку маслом для облегчения её снятия при будущем ремонте. После монтажа важно аккуратно затянуть болты в указанном порядке.

Монтаж прокладки следует выполнять непосредственно в клапанную крышку после очистки от старого герметика. Внимательно уложите ремень и систему зажигания, затем приступайте к установке натяжного ролика и затяжке ремня. После завершения монтажа запустите двигатель, чтобы убедиться в правильности проведенных операций.

Хотя существует возможность самостоятельного ремонта, во избежание потенциальных повреждений предпочтительнее воспользоваться услугами опытного специалиста.
